Spécifications techniques

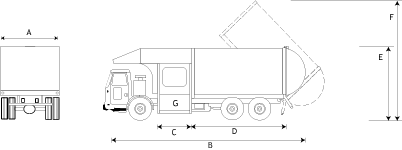

A = Largeur de la boite :
2590 mm 102 po.
B = Longueur de la boite :
9652 mm 380 po.
C = Longueur de la zone de chargement :
1727 mm 68 po
D = Longueur de la boite :
4724 mm 186 po.
E = Hauteur de la boite :
3658 mm 144 po.
F = Hauteur de la boite en position de déversement :
5969 mm 235 po.
G = Dimensions des paniers de chargement :
4,8 mm (3/16 po) acier 400 BHN

Plancher :
2,7 mm (7/64 po) acier cal. 12, rés. accrue à la rouille
Parois latérales avant :
3,4 mm (9/64 po) acier cal. 10, A606
Parois latérales arrière :
2,7 mm (7/64 po) acier cal. 12, A606
Toit :
2,7 mm (7/64 po) acier cal. 12, rés. accrue à la rouille
Porte arrière :
2,7 mm (7/64 po) acier cal. 12, rés. accrue à la rouille
Paniers de chargement :
4,8 mm (3/16 po) acier 400 BHN
Recouvrement de plancher :
6,4 mm (1/4 po) HMW polymère
Dimensions approx. de
l'intérieur de la boite :
470 (L) x 249 (l) x 231 (H) cm 185 (L) x 98 (l) x 91 (H) po
Dimensions approx. de
l'intérieur porte arrière :
95 (P) x 241 (l) X 231 (H) cm 37 (P) X 95 (l) X 91 (H) po
Volume approx.de chargement :
31 m3 (40,5 vg3)
Ouverture et verrouillage hydraulique de la porte arrière.

Paniers de chargement de part et d'autre du châssis, en avant de la benne.
Volume des paniers de chargement :
1,4 m3 1,8 vg3
Hauteur approximative du bord du panier :
1 155 mm 45 1/2 po
Plan incliné à contrôle hydraulique assurant le transfert des matières au panier opposé. Commandes électriques du système dans la cabine. Cycle semi-automatisé de chargement.
Durée du cycle:
** 3,5s


Un séparateur dans la benne empêche le mélange entre les deux catégories récupérées.
Séparateur de benne :
12,7 mm (1/2 po) HMW polymère
Le ratio entre les deux catégories est autoréglable.

Réservoir hydraulique:
227 l (60 gallons U.S.)
Filtre de retour :
10 µm (10 microns)
Filtre sur la conduite d'aspiration :
90 µm (90 microns)
Pompe double à engrenage :
75 L/min @ 1200 RPM (20 gpm à 1200 RPM)
Valves électromécaniques :
La force de compaction est ajustable individuellement pour chaque compartiment
Compartiment A, 6 sections
143 l/min 38 gpm
Compartiment B, 5 sections
143 l/min 38 gpm
Valve double action (versebac) :
Synchronisée 38 L/min 10 gpm

Cylindres:
Porte arrière (2) :
ø 76 mm x 699 mm 3 po x 27 1/2 po
Basculement (1, simple action) :
ø 165 mm x 3 302 mm 6,5 po x 130 po
Compacteurs (2) :
ø 101 mm x 1 765 mm 4 po x 69 1/2 po
Paniers (2) :
ø 76 mm x 787 mm 3 po x 31 po
Plaques anti-retour (2) :
ø 76 mm x 798 mm 3 po x 31 2/5 po
Plan incliné (1) :
ø 63 mm x 356 mm 2,5 po x 14 po
Plan télescopique (1) :
ø 63 mm x 629 mm 2,5 po x 24 3/4 po
Verse bac (1) :
ø 63 mm x 368 mm 2,5 po x 14 1/2 po
Verse bac (1, actuateur rotatif) :
Capacité de 160 kg 350 lb

Un (1) an sur la benne.
Garantie des manufacturiers d'origine pour les composantes

** Dans des conditions normales de fonctionnement, temps d'arrêt requis par l'opérateur; le reste du cycle (13 s) se fait automatiquement et entre deux arrêts.

Par ailleurs

Ces spécifications sont données à titre indicatif seulement, Markland se réservant le droit de modifier sans préavis certains des composants afin de rendre le véhicule plus efficace.
